根據 翻轉角度

?

可分為90°翻轉機、180°翻轉機；

根據其性能的實現

?

可分為鋼卷翻轉機、模具翻轉機、板材翻轉機；

根據其翻轉的貨物

?

a.鋼卷翻轉機實現將重型鋼卷吊放到翻轉機的V型面，通過0--90°翻轉，實現將鋼卷平放到托盤上。

?

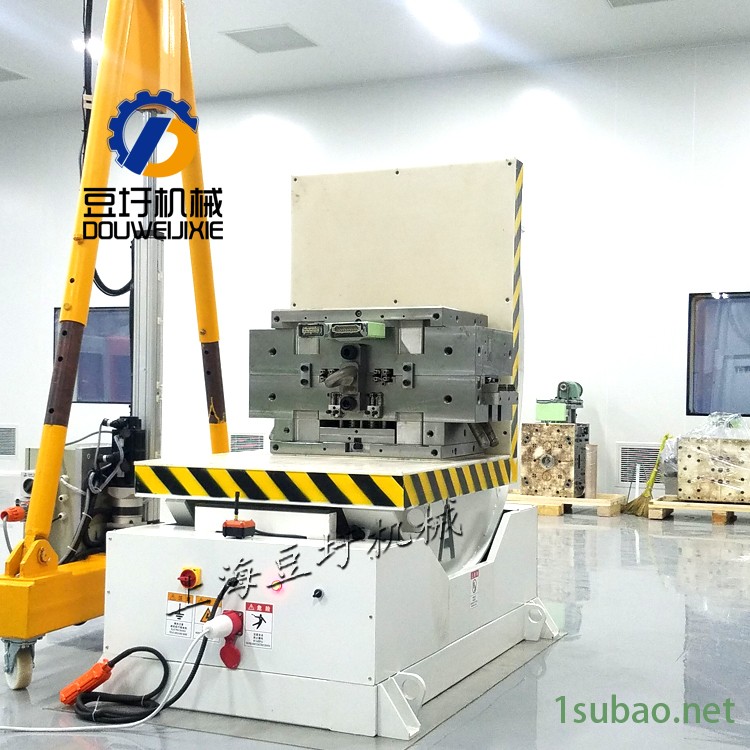

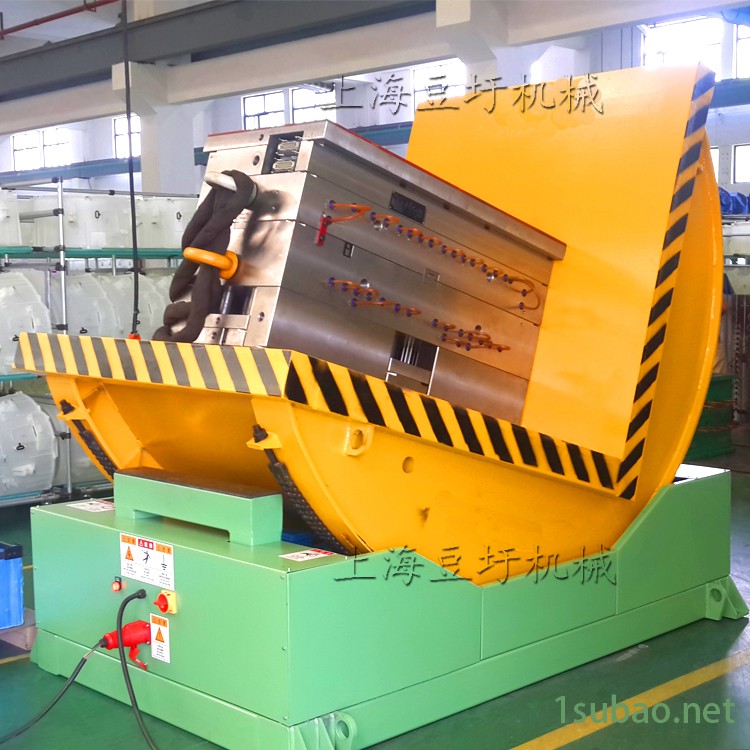

b.模具翻轉機，在維修大、中型模具時，實現將模具翻轉0--90°，方便、省力、安全地為模具進行開合和吊裝。是沖壓車間不可缺少的輔助設備，也是大型模具修理的理想設備。

?

c.板材翻轉機是汽車工業生產的專用設備，用于大型薄板垛料的翻轉，是沖壓自動化生產線必需的輔助設備，不但可以減少板料表面劃傷，提高產品質量，同時降低了操作人員的勞動強度，提高了生產效率。

?

1、產品特性：

?

●機械式翻轉系統，不會出現倒轉現象。

?

●四托輥機構，保證設備平穩運行。

?

●托輥及翻轉底座均有安全防護罩，保證人員操作安全。

?

●有過電流保護裝置，翻轉機超過翻轉 重量，會自動斷電停機保護，不會損壞電機。

?

●裝有法國施耐德空氣開關，含過流、過載、短路、缺相保護功能。

?

●配有遙控收納箱，遙控開關及線不用時，可以放進收納箱。防止暴露在外導致安全隱患。

?

●托輥內軸承采用固體自潤滑銅套軸承，耐磨、耐高溫、石墨潤滑無需加油，徑向承受力更大。

?

●控制系統采用24V安全電壓，保證員工操作安全。

?

●電器部分采用漏電保護斷路器，過載斷路開關，及過電流保護接觸器，有效防止漏電及過載產生的安全隱患。

?

●帶聲光報警裝置，有效提醒員工操作安全。

?

●采用多重限位開關及機械保護裝置，確定操作安全。

?

●采用變頻器操作，變頻多段速控制，變頻速度調節旋鈕及顯示屏外置，可以隨時調節，方便操作。緩啟動，緩停止，運行平穩、快捷。

?

●設備電機啟動采用緩啟動，緩停止，運行平穩、快捷。不會出現突然倒塌現象。

?

●采用硬齒面斜齒輪工業減速機，噪音小，力矩大,運行更加平穩。

?

●電機帶停車剎車自鎖功能，可任意位置停機，翻轉體原位鎖定，安全可靠。

?

●5米遙控控制線、可遠距離操作，安全可靠。

?

●可選配:①無線遙控手柄。②獨立控制柜。

?

●翻轉機鋼材結構：?

?

機身采用Q235優質全鋼焊接結構，有足夠的強度及剛性。翻轉臺面及機身均采用14-20mm厚優質中板。??

?

托輥輪及軸均采用45#圓鋼經車床精加工而成，并經過高溫淬火處理。具有較高的強度。

?

●翻轉機傳動系統：

?

采用機械鏈式傳動，電機采用斜齒輪減速電機，扭力更強。?鏈條采用國內知名品牌（自強），3排鏈1.0寸路。保證翻轉平穩可靠。?

?

優質變頻器調節翻轉速度，運行更加平穩可靠。

?

旋轉緩啟動，有效防護因電機突然通電加速給減速機帶來損傷，有效延長減速機的使用壽命。

?

●雄渾堅固的機身設計，經久耐用。

?

●操作簡單，經久耐用。

?

●安全、穩定、快捷

?

2、技術參數：

?

?

?

?
